RouteReflector

Route reflector

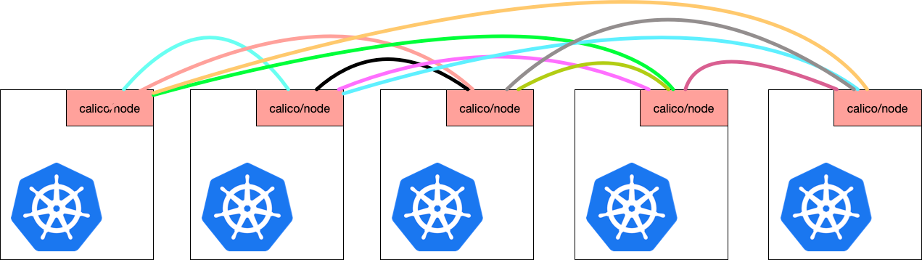

默认情况下 calico 采用 node-to-node mesh 方式 ，为了防止 BGP 路由环路，BGP 协议规定在一个 AS（自治系统）内部，IBGP 路由器之间只能传一跳路由信息，所以在一个 AS 内部，IBGP 路由器之间为了学习路由信息需要建立全互联的对等体关系，但是当一个 AS 规模很大的时候，这种全互联的对等体关系维护会大量消耗网络和 CPU 资源，所以这种情况下就需要建立路由反射器以减少 IBGP 路由器之间的对等体关系数量

image-20230704185340865

早期 calico 版本提供专门的 route reflector 镜像，在新版本 calico node 内置集成 route reflector 功能。Route reflector 可以是以下角色：

  • 集群内部的 node 节点
  • 集群外部节点运行 calico node
  • 其他支持 route reflector 的软件或者设备

在更大规模的集群中，需要通过 Route Reflector 模式专门创建一个或者几个专门的节点，负责跟所有的BGP客户端建立连接，从而学全全局的路由规则；

配置 Route reflector

关闭 node-to-node mesh

cat <<EOF | calicoctl apply -f -

apiVersion: projectcalico.org/v3
kind: BGPConfiguration
metadata:
 name: default
spec:
  logSeverityScreen: Info
  nodeToNodeMeshEnabled: false
  asNumber: 63400
EOF

设置 Route reflector

配置 Route reflector 支持多种配置方式如：1、支持配置全局 BGP peer，。2、支持针对单个节点进行配置 BGP Peer。也可以将 calico 节点充当 Route reflector 这里以配置 calico 节点充当 Router reflector 为例。

配置节点充当 BGP Route Reflector

可将 Calico 节点配置为充当路由反射器。为此，要用作路由反射器的每个节点必须具有群集 ID-通常是未使用的 IPv4 地址。

要将节点配置为集群 ID 为 244.0.0.1 的路由反射器，请运行以下命令。这里将节点名为 rke-node4 的节点配置为 Route Reflector，若一个集群中要配置主备 rr，为了防止 rr 之间的路由环路，需要将集群 ID 配置成一样

calicoctl patch node rke-node4 -p '{"spec": {"bgp": {"routeReflectorClusterID": "244.0.0.1"}}}'

给节点打上对应的 label 标记该节点以表明它是 Route Reflector，从而允许 BGPPeer 资源选择它。

kubectl label node rke-node4 route-reflector=true

创建 BGPPeer

export CALICO_DATASTORE_TYPE=kubernetes
export CALICO_KUBECONFIG=~/.kube/config
cat <<EOF | calicoctl apply -f -
kind: BGPPeer
apiVersion: projectcalico.org/v3
metadata:
  name: peer-with-route-reflectors
spec:
  nodeSelector: all()
  peerSelector: route-reflector == 'true'
EOF

查看 BGP 节点状态

node 上查看，peer type 由 node-to-node mesh 变为 node specific

Route Reflector 上节点查看，节点已正常建立连接
