202011软设下午真题

2020 软设下午案例题

第 1 题

问题

某工厂制造企业为了开发软件智能检测以有效提升检测效率，节约人力资源，该系统的主要功能是:

（1）基础信息管理。管理员对检测标准和检测规则等基础信息设置。

（2）检测模型部署。 管理员对常用机器学习方法建立的检测模型分布。

（3）图像采集。实时将检测多样的产品待检测建分存储，包括产品结构，生产时间，图像信号和产品图像。

（4）缺陷检测。根据检测模型和检测质量标准对图像采集所收到的产品检测信息中所有图像进行检测或所有图像检测合格。若一个产品出现一张图像检测不合格，就表示该产品不合格，对不合格产品，其检测结果包括，产品型号和不合格类型。

（5）质量检测。根据监控规则对产品质量进行监控将检测情况展示给检测业务员，若满足条件。向 检测业务员发送质量检测，质量检测是发起远程控制部分，检测设备发送控制指令进行处理。

（6）模型监控。在系统中部署的模型、产品的检测信息结合基础信息进行监测分析，将模型运行情况发给监控人员。

现采用结构化方法对智能检测系统，进行分析与设计，获得如图 1-1 的上下文数据流图和图 1-2 的数据流图

图 1-1 顶层图：

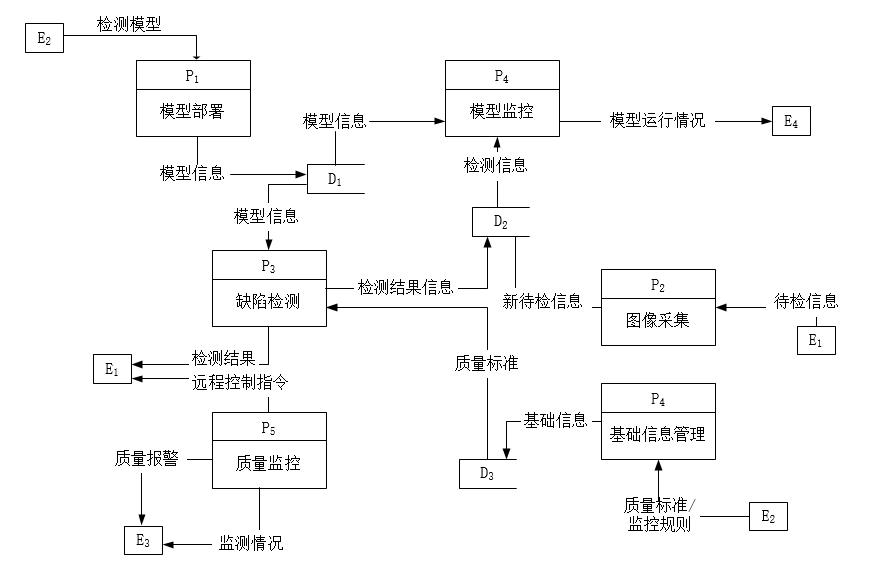

图 1-2 0 层图：

【问题 1】（4 分）

使用说明中的语句对图 1-1 中的实体 E1~ E4 的名称。

【问题 2】（3 分）

使用说明中的语句对图 1-2 中的数据存储 D1~D3 的名称。

【问题 3】（5 分）

根据注明和图中术语，补齐图 1-2 中缺失的数据及起点和终点。

【问题 4】（3 分）

根据说明，采用结构化语言对缺陷检测的加工逻辑进行描述。

答案与解析

• 试题难度：一般

• 知识点：数据流图>数据流图

• 试题答案：

【问题 1】（4 分）

E1：检测设备；E2：管理员；E3：检测业务员；E4：监控人员

【问题 2】（3 分）

注：本题由于部分题干描述不清，可能会存在偏差

D1：模型文件；D2：产品检测信息文件；D3：基础信息文件

【问题 3】（5 分）

注：本题由于部分题干描述不清，可能会存在偏差

待检所有图像 ，起点：D2，终点：P3 缺陷检测。

监控规则，起点：D3，终点：P5 质量监控

远程控制指令，期待：E3，终点：P5 质量监控【此处根据父图描述，起点为 E3，根据题干描述起点为监控设备 E1，存在冲突，暂未确认。】

【问题 4】（3 分）

根据说明，采用结构化语言对缺陷检测的加工逻辑进行描述。

缺陷检测｛
    WHILE(接收图像)
    DO {
        检测所收到的所有图像；
        IF (出现一张图像检测不合格)
        THEN {
            返回产品不合格；
            不合格产品检测结果 = 产品星号 + 不合格类型；
        }
        ENDIF
    } ENDDO
｝

• 试题解析：本题试题部分描述不全，答案可能存在偏差和遗漏
